HJ5432A基站同步時鐘

 概述：

  HJ5432A是一種高性能的時間頻率參考接收機，能夠?yàn)殡娦拧⒁苿?dòng)通信基站、小靈通基站、GSM網絡優化等系統提供高精度的時間和頻率同步信號。

  HJ5432A采用了低相噪鎖相環技術和大規模集成電路設計，內置高穩定度恒溫晶振OCXO和高品質、高精度授時型GPS接收機,采用GPS頻率測控技術，對晶體振蕩器的輸出頻率進行精密測量與調節，使其輸出頻率精確同步在GPS系統上，提供高精度的時間頻率基準信號，能夠輸出滿足ITU-T G.811要求1級基準時鐘源，可以使用在數字交換機、SONET和SDH傳輸系統上。同時，HJ5432A還可以為任何級別的定時信號發生器（TSG）提供1級時鐘同步信號，可以向外提供跟蹤與UTC時間的2.048Mb/s(E1)和2.048MHz輸出信號。

  HJ5432A 的Opt-EIO選項能夠提供再定時功能，可接收E1信號并利用本身精準的時間參考信號對其進行重新解碼，輸出波形符合ITU-T G.703碼型為HDB3的 E1信號，當設備自身降質或者斷電時，將啟動直通模式將接收到的E1信號輸出。

  HJ5432A輸出的1pps信號是GPS馴服晶振輸出頻率信號經過10,000,000次分頻后得到的，相位與載波信號嚴格一致，且不受GPS秒脈沖短時間隨機跳變帶來的影響，相當于UTC時間基準的“復現”。這種特性特別適合于通信基站等對時間頻率要求嚴格的系統。

  HJ5432A具有智能學習算法，在GPS馴服晶振的過程中能夠不斷“學習”晶振的漂移等特性，并將這些參數存入板載EEPROM存儲器中。當GPS出現異常或不可用時，HJ5432A能夠自動切換到保持模式（Hold-over mode），利用高效的智能保持算法，依靠?jī)?nèi)置高穩晶振繼續提供高可靠性的時間和頻率信號輸出，在短時間內仍保持有較高的精度。當設備斷電重新開機后，設備可以利用原來已經存儲的歷史數據，使時鐘在較短的時間內達到較高的準確度。

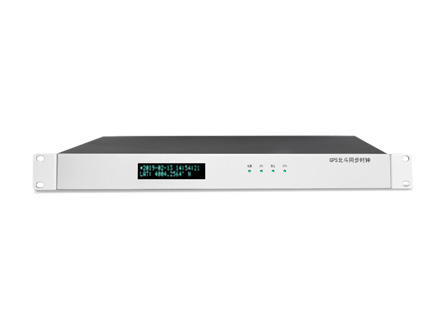

  HJ5432A前面板具有電源、GPS、1pps、鎖定等指示燈，并通過LCD液晶屏實時顯示當前時間和GPS工作狀態等信息。    HJ5432A同時支持通過串口輸出GPS等狀態信息，易于實現系統的集成化管理和監控。

技術特點:

◆信號豐富

◆可提供跟蹤UTC時間的10MHz、2.048Mb/s(E1)、2.048MHz、1pps、IRIG-B、RS232、RS422、RS485等信號。

◆再定時功能

◆可提供1對再定時業務輸入輸出接口，再定時緩沖存儲器容量最大可達1024比特。

◆參考源靈活

◆根據不同需要可配置為單GPS、單北斗或GPS/GLONASS參考源。

◆高可靠性

◆工業級元器件、大規模集成電路和***的高效智能保持算法保證了該產品優異的可靠性和可用性。

◆高準確度

◆在全天有星的情況下，天平均頻率準確度優于1E-12（連續跟蹤GPS信號24小時后）；滿足ITU-T G.811對1級基準時鐘源的要求。

物理及環境參數:

◆尺 寸：1U機箱447×44.5×300mm

◆重 量：<5Kg

◆電 源：AC 220V±20%，47Hz-63Hz

◆工作溫度：-10℃～+50℃（室內主機）

◆-40℃～+75℃（室外天線）

◆存貯溫度：-45℃～+85℃

◆濕 度：95％無冷凝

◆功 耗：<20W

技術參數：

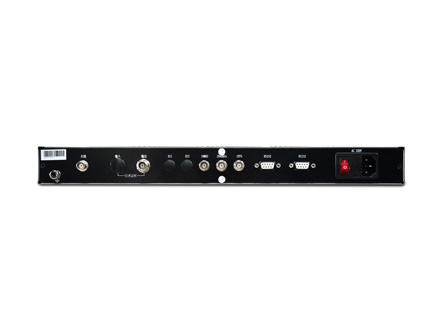

◆接口:天線輸入：1路，N型，1575.42MHz 2.048MHz信號輸出1路，BNC，方波，75Ω

◆頻率準確度：<1E-12（GPS鎖定，24小時平均值）

◆漂移產生： 符合ITU-T建議G.811的要求

◆抖動產生： ≤20ns（峰-峰值）

◆保持精度： <5E-10（GPS斷開，保持24小時后）

2.048Mb/s (E1)信號輸出1路，BNC接口，75Ω

◆線路碼型： HDB3

◆波形：符合ITU-T G.703

◆脈沖幅度：標稱2.37V±0.237V 基到峰

◆驅動能力：滿足ITU-T G.703

◆抖動性能：符合ITU G.823 10MHz信號輸出1路，BNC，方波，TTL電平

◆頻率穩定度：優于±5E-10(0～50℃)1PPS 脈沖輸出1 路， BNC 接口，TTL 電平 阻抗：50Ω

◆上升沿： <20ns

◆授時精度：<100ns （跟蹤衛星相對于 UTC 時間偏差）

◆TOD信息輸出：1路，DB-9 female，RS232電平，ASCII碼9600-N-8-1，GPS狀態、時間信息，每秒1次

◆顯示指示燈：Power、GPS、1pps、Tracking

◆液晶屏: 年月日時分秒和GPS工作狀態

◆GPS接收機:12并行通道GPS接收機接收L1,C/A碼信號-1575.42MHz

配置清單：

◆HJ5432A主機 1臺

◆授時天線（含30米電纜、安裝支架） 1套

◆中文說明書 1本

◆合格證與保修卡 1張

◆產品測試報告 1份

選件:

◆Opt B：IRIG-B DC碼輸出

◆Opt BD：北斗參考源

◆Opt EIO：再定時輸入功能

◆E1信號輸入 1路，BNC接口

◆E1信號輸出 1路，BNC接口（2048Kbit/s）

◆線路碼型：HDB3

◆波形：符合ITU-T G.703

◆脈沖幅度：標稱2.37V±0.237V 基到峰

◆驅動能力：滿足ITU-T G.703

◆負載阻抗：75Ω

◆抖動性能：符合ITU G.823

◆Opt F：DCF77碼

◆Opt G：GLONASS參考源

◆Opt N：SNTP協議，MIB II

◆供電方式可選：AC220V、DC48V、24V、12V

◆加長天線電纜

◆可按客戶需求定制，輸出碼型可選

◆避雷器
