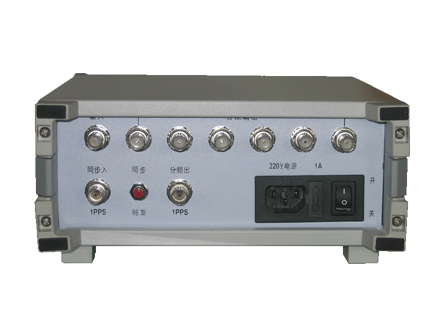

HJ5410B是泰福特電子公司精心設計的一款便攜式銣原子頻率標準，采用進口優質銣振蕩器和精密控頻電路設計，具有鎖定快、低相噪、輸出信號豐富等優點，作為二級頻率標準，能夠?yàn)橛?jì)量校準、通信等部門提供高精度頻率標準信號。
銣原子頻標基于銣原子能級躍遷結合光抽運技術形成的銣原子振蕩器。由晶體振蕩器(VCO)輸出的信號經過倍頻綜合后得到銣原子諧振器相關的微波激勵信號。諧振器將該信號相關處理(銣原子躍遷判定)后產生誤差信號，再經伺服電路反饋給壓控晶體振蕩器，使壓控晶振頻率鎖定在銣諧振器的中心頻率，從而實現以銣原子躍遷為參考的晶體振蕩器。
HJ5410B同時內置隔離分配放大器，能將適用于DC-160MHz任意波形（正弦波、方波、1PPS）輸入擴展為6路輸出，極大的方便了野外及實驗室應用。
特點：
內置一入六出分配放大器
鎖定快、低相噪、輸出信號豐富
特別適用于電子實驗室以及在移動中為多臺儀器提供標準時鐘
體積小、重量輕、功耗低、精美便攜、鋁合金外殼加固式設計
1pps支持外同步，內置可外同步的分頻秒輸出，提供高精度秒脈沖
進口優質銣振蕩器，高可靠性，工業級元器件，MTBF>160000小時
技術參數：
| 輸入輸出信號： | 10MHz、5MHz、1MHz 各1路，BNC接口，正弦波，前面板輸出 輸出幅度：12dBm±1dB/50Ω（峰峰值2到2.8伏） 開機特性： 加電5分鐘： ≤5E-10 加電4小時： ≤1E-10 加電24小時： ≤5E-11 漂 移：≤3E-12/日 ≤3E-11/月 穩 定 度：＜6 E -10/1ms ＜1 E -10/10ms ＜6 E -11/100ms ＜1 E -11/1s ＜5 E -12/10s ＜1 E -12/100s 相位噪聲：≤ -75dBc/Hz @1Hz ≤ -90dBc/Hz @10Hz ≤ -125dBc/Hz @100Hz ≤ -145dBc/Hz @1kHz ≤ -155dBc/Hz ≥10kHz 失 真：諧波: ≤-50dBc 非諧波: ≤-80dBc |
| 隔離分配放大器接口： | 輸 入：1路，BNC，阻抗：50Ω 幅度：≤4V（峰值）：≤5V/TTL 波形：任意 帶寬：DC---160MHz 輸 出：6路，BNC，阻抗：50Ω 增益：1 隔離：≥ 40dB |
| 同步分頻秒接口: | 同步入：1路，BNC，TTL電平，將外同步1pps信號接入 同步觸發（按鈕）：按下此按鈕，持續1秒，即輸出1PPS前沿與輸入1PPS（持續1秒內出現的）前沿對齊。每按一次，同步一次。 分頻出：1路，BNC，TTL電平，前沿≤10ns， 1PPS同步分頻秒輸出，同步（按下同步按鈕）后，由原子鐘保持。 同步輸出精度： ±50 ns |
| 頻率重現性： | ＜5 E-11 (斷電24小時后) |
| 頻率調節： | 前面板手動頻率微調（多圈電位器） 頻率調節靈敏度：（2~3）E-12/格 頻率調節最大范圍：±2 E -9 |
| 磁場靈敏度： | ＜2 E -11/高斯(水平面或X.Y軸) ＜1 E -10/高斯(三維或Z軸) |
| 顯示： | 指示燈顯示電源、頻率鎖定 |
| 物理及環境參數： | 尺寸： 215mm×280mm×110mm 重量： <2Kg 電源： AC 220V±20% 47Hz ～63Hz 工作溫度：-10℃―+50℃ 存貯溫度：-30℃―+60℃ 濕度： 95％無冷凝 功耗：≤15W（啟動時 ≤25W） 符合GJB2242-94《時統設備通用規范》3.9.1中關于電磁兼容的規定 |
配置清單：
主機 1臺
1米電源線 1根
中文說明書 1本
選件
Opt B：IRIG-B（DC、AC）碼輸出
Opt E：電信E1信號輸出
Opt F：DCF77碼輸出
Opt G：GPS接收機馴服功能
Opt N：NTP模塊輸出
供電方式可選：48V、24V、12V
1U上架機箱（HJ5410A）
輸出TTL電平方波頻率信號
可按需求定制、2.048MHz等頻點定制輸出
