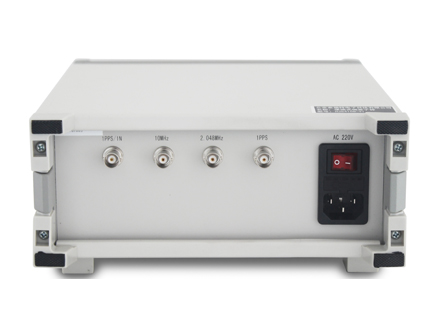

HJ5410B-V1銣原子頻率標準

  HJ5410B-V1是泰福特電子公司精心設計的一款便攜式銣原子頻率標準，采用進口優質銣振蕩器和精密控頻電路設計，具有鎖定快、低相噪、輸出信號豐富等優點，作為二級頻率標準，能夠?yàn)橛?jì)量校準、通信測試等部門提供高精度頻率標準信號。

特點:

l 鎖定快、低相噪、輸出信號豐富

l 體積小、重量輕、功耗低、精美便攜、鋁合金外殼加固式設計

l 支持外同步馴服，內置可外同步的秒輸出，提供高精度秒脈沖

l 進口優質銣振蕩器，高可靠性，工業級元器件，MTBF>160000小時

輸入信號:

l 1pps（后面板輸入）

1路，TTL電平，BNC接口；用于同步輸出時間及馴服頻率信號。

輸出信號

l 10MHz

2路（前后面板各1路），正弦，BNC接口

輸出幅度：12±1dBmdB/50Ω（2～2.8Vp-p）

開機特性：加電5分鐘 ≤5E-10

漂    移：≤3E-12/日    ≤3E-11/月

穩 定 度：＜6E-10/1ms

＜1E-10/10ms

＜6E-11/100ms

＜1E-11/1s

＜5E-12/10s

＜4E-12/100s

相位噪聲：≤ -75dBc/Hz @1Hz

≤ -90dBc/Hz @10Hz

≤ -125dBc/Hz @100Hz

≤ -145dBc/Hz @1kHz

≤ -148dBc/Hz ≥10kHz

失    真：諧波: ≤ -46dBc

  非諧波: ≤ -65dBc

l 2.048MHz

2路（前后面板各1路），方波信號，符合G.703規范，BNC插座。

l 1pps

2路（前后面板各1路）,TTL電平，BNC接口

脈寬400ns，上升時間≤3ns

與外同步信號同步精度優于≤50ns

輸出選件

l Opt A：斷開外同步秒12小時后，與外同步秒偏差優于100ns

l Opt B：IRIG-B（DC、AC）碼輸出

l Opt E：電信E1信號輸出

l Opt F：DCF77碼輸出

l Opt G：GPS接收機馴服功能

l Opt N：NTP模塊輸出

l Opt P：直流供電48V/24V/12V

顯示:

指示燈顯示電源、頻率鎖定

物理及環境參數:

l 尺寸：300mm W x 220mm D x 100mm H

l 重量： <2.5Kg

l 電源： AC 220V±20%  47Hz～63Hz

l 工作溫度：-10℃～+50℃

l 存貯溫度：-30℃～+60℃

l 濕度： 95％無冷凝

l 功耗：≤15W（啟動時 ≤25W）

標準配置:

l 主機       1臺

l 1米電源線     1根

l 中文說明書   1本
